Introduction

Cela faisait un moment que je souhaitais remplacer ma Freebox Révolution (fibre) par mon propre routeur. J’avais déjà déporté la partie Wi-Fi sur un AP Cisco récupéré il y a quelques années. Cependant, je n’avais pas trouvé le routeur compact & efficace que je souhaitais.

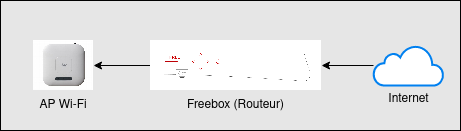

Mon arrivée Internet ressemblait donc à cela (je vous épargne les quelques équipements, dont switchs, connectés en filaire à la Freebox) :

J’appréciais déjà pas mal Ubiquiti pour avoir déployé quelques réseaux domestiques en Wi-Fi avec leurs AP et quand un ami m’a appris qu’il avait chez lui un nouveau boîtier “tout-en-un” assez compact et à peu près abordable qu’il avait eu en Early Access et donc il était assez satisfait, j’ai sauté le pas (enfin j’ai attendu que les stocks soient là tout de même).

J’ai donc récemment acquis le Unifi Dream Router (UDR) de chez Ubiquiti.

Il y a 2 manières de remplacer la Freebox:

• Passer la Freebox en mode Bridge, où elle assurera la conversion fibre/Ethernet et la liaison réseau avec l’opérateur.
• Se passer entièrement de la Freebox (qui prends de la place et consomme pour ne pas faire grande chose) et intercaler un convertisseur fibre/Ethernet entre l’arrivée fibre et le routeur que vous avez (dans mon cas, l’UDR).

Avec la Freebox en mode bridge

Avec le mode Bridge, c’est assez simple.

Il suffit d’aller dans les paramètres de la Freebox pour activer le mode Bridge. Je n’ai pas pris de capture d’écran, mais la procédure est la suivante (source : Assistance Free) :

Pour activer le mode bridge :

• Rendez-vous sur Freebox OS (mafreebox.freebox.fr) à l’aide de votre identifiant et du mot de passe associé.
• Dans Paramètres de la Freebox, cliquez sur Mode avancé et accédez à Mode Réseau.
• Dans le champ Mode Réseau, choisissez Bridge et validez avec OK. Un message vous rappelle les services désactivés.

Veillez à bien faire attention aux services qui seront affectés par le passage en mode Bridge. En effet, si l’on se passe de la Freebox, un certain nombre de services qui y sont liés ne seront plus disponibles.

Vous n’avez plus qu’à y brancher votre routeur, et le configurer à vos souhaits (VLAN, Wi-Fi, filtrage, redirections de ports, etc.). Il faudra bien évidemment déporter les équipements branchés en Ethernet sur la Freebox, vers votre routeur.

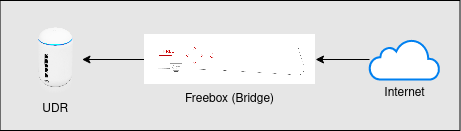

Voici le schéma de l’arrivée en mode Bridge.

Avec un convertisseur fibre/Ethernet

Pour se passer entièrement de la Freebox, il est nécessaire d’utiliser un convertisseur fibre vers Ethernet (car notre routeur ne dispose pas d’arrivée fibre, comme la plupart des routeurs grands publics). TPLink propose un convertisseur à faible coût et qui semble faire l’unanimité sur les forum & blog, le MC220L :

Vous devriez normalement pouvoir réutiliser la jarretière optique et l’adaptateur SFP fournis par Free en les débranchant de la Freebox pour l’insérer dans le MC220L.

Avant de réaliser tous les branchements, il est nécessaire de configurer le routeur pour utiliser le VLAN 836 sur le port WAN afin de pouvoir établir la connexion avec Free.

Pour cela, réaliser les actions suivantes depuis votre application mobile Unifi (ou l’interface Web, mais les captures ci-dessous ont été prises avec l’application mobile) :

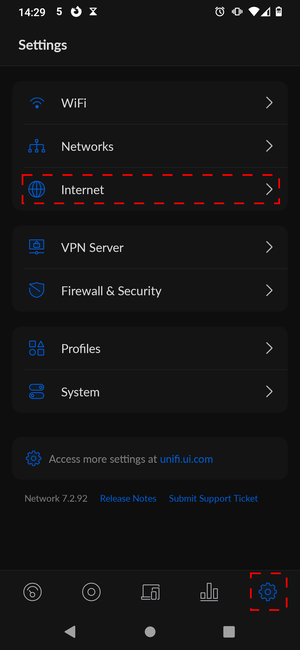

• Aller dans Settings, puis dans Internet :

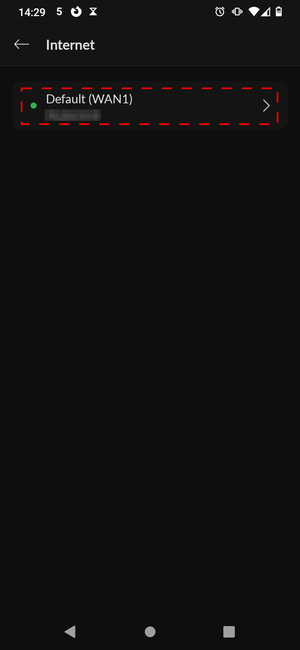

• Aller dans Default (WAN1) (vous devriez voir votre adresse IP publique en dessous - floutée ici) :

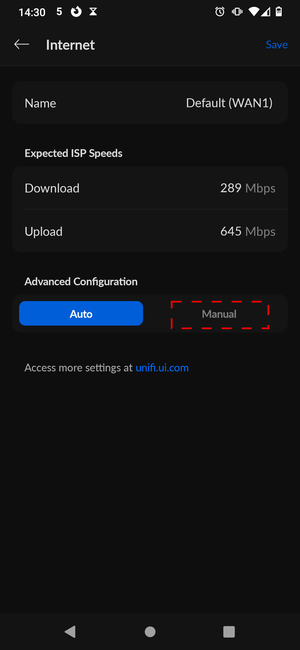

• Dans Advanced Configuration, passer en Manual :

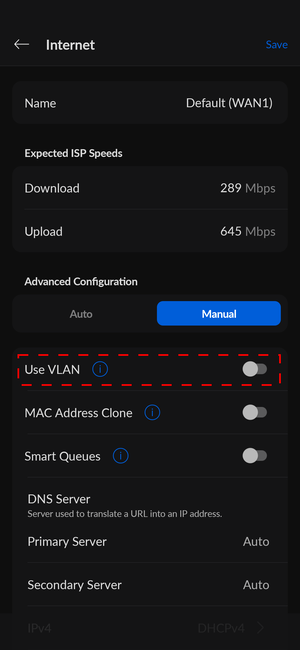

• Cocher Use VLAN :

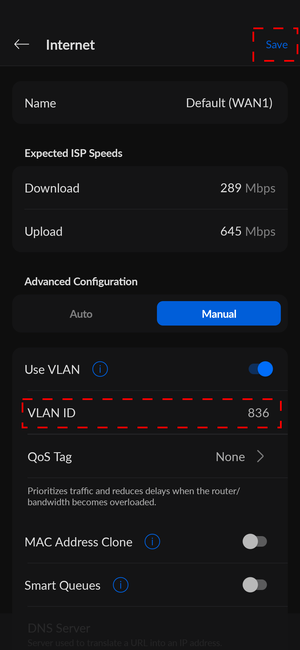

• Renseigner le VLAN ID : 836, et sauvegarder :

Patienter quelques instants que la configuration soit bien prise en compte par l’UDR.

Vous pouvez désormais retirer le module SFP de la Freebox, le brancher dans le MC220L, et faire de même avec le câble Ethernet WAN.

Si tout va bien, vous devriez avoir Internet sans votre Freebox.

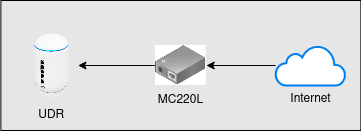

Voici le schéma cible de l’arrivée Internet sans la Freebox.

Et la TV ? Et l’IPv6 ??

• Je n’ai pas l’usage de la TV et n’ai donc pas vraiment creusé ce sujet. Il y a plusieurs articles sur Internet sur le sujet. De mémoire cela fonctionne, moyennant un peu de configuration, si vous êtes en mode Bridge, mais pas si vous vous passez entièrement de la Freebox.
• Il semble tout à fait possible de passer en IPv6, il faudra que je regarde cela à l’avenir.

Sources

https://blog.desgrange.net/post/2016/03/21/ftth-free-sans-freebox.html
